Tensión
V
Nivel, estabilidad, sobretensión, huecos y comportamiento por horario.
NexaPower Tu asesor tecnológico y energético
Tecnología y calidad eléctrica
Cada problema eléctrico tiene una solución.
Tensión, armónicos, reactiva o desequilibrio de fases: te explicamos qué mide cada análisis y cuándo tiene sentido incorporar un equipo.
- Medir
- Dimensionar
- Instalar
- Comprobar
Diagnóstico
Primero se identifica la pérdida, después se elige tecnología
La factura enseña el coste, pero no siempre enseña la causa. Para decidir si hay equipo miramos tensión, kWh, kVArh, factor de potencia, distorsión armónica, equilibrio de fases y eventos de red. Sin esos datos, la recomendación sería incompleta.
Consumo activo
kWh
Energía que sí realiza trabajo útil y donde se busca ahorro real.
Reactiva
kVArh
Energía que puede cargar la instalación y generar penalizaciones.
Factor de potencia
cos φ
Relación entre potencia útil y potencia aparente demandada.
Armónicos
THD
Distorsión de tensión y corriente provocada por cargas no lineales.
Fases
L1/L2/L3
Desequilibrios, corriente por neutro y reparto real de cargas.
Ejemplos de lo que revisamos
Prueba antes, durante y después de instalar
Situaciones que ayudan a entender cómo planteamos el estudio de tu instalación.
Medida antes de instalar
Dudas sobre tensión, armónicos, reactiva, fases o huecos de tensión.
- Qué revisamos
- Analizador temporal, factura, curva y síntomas de operación.
- Posible mejora
- Elegir un equipo solo cuando las mediciones permitan justificar su aplicación.
Modo ahorro frente a modo directo
Equipo con bypass o comparación posible entre estados equivalentes.
- Qué revisamos
- Periodos comparables, energía activa y lectura cualitativa de potencia.
- Posible mejora
- Comparar el consumo en condiciones equivalentes y separar el efecto del equipo de otros cambios.
Seguimiento posterior
La instalación ya funciona con la solución dimensionada.
- Qué revisamos
- Informe de eficiencia, estabilidad y parámetros eléctricos.
- Posible mejora
- Comprobar el resultado con consumos y parámetros eléctricos posteriores a la instalación.
Ejemplos orientativos, no resultados de clientes. Cada propuesta requiere revisar los datos de la instalación.
Pedir diagnóstico técnicoQué corrige cada familia
Seis problemas eléctricos, seis decisiones distintas
Un buen estudio no fuerza la misma solución para todos. Cruza el síntoma eléctrico con el impacto económico, operativo y técnico de la instalación.
Sobretensión / variación de red
Estabilización y optimización de tensión
Problema
Muchas instalaciones trabajan con una tensión más alta o más inestable de lo necesario. Esa diferencia puede aumentar pérdidas, temperatura y desgaste sin aportar más producción útil.
Qué hace
El equipo regula la tensión de salida y busca un punto de trabajo más estable para motores, iluminación, electrónica y cargas sensibles.
Encaja cuando
Locales con muchas horas de apertura, tensión de red elevada, maquinaria sensible o averías asociadas a variaciones eléctricas.
No lo forzamos cuando
Instalaciones con tensión ya estable, consumo bajo o cargas que no reducen consumo al ajustar tensión.
V fase-fase/fase-neutro variación diaria eventos de red temperatura/carga
THD / cargas no lineales
Filtrado activo de armónicos
Problema
Variadores, rectificadores, fuentes conmutadas, UPS, LED y electrónica de potencia pueden deformar la onda eléctrica y castigar cuadros, transformadores y equipos conectados.
Qué hace
Los filtros activos miden la distorsión y compensan corrientes armónicas en tiempo real para limpiar la red interna.
Encaja cuando
Industria, frío comercial, cocinas con electrónica, bombeos, climatización, gimnasios, oficinas técnicas y procesos automatizados.
No lo forzamos cuando
Instalaciones donde la distorsión medida es baja o el problema real está en contrato, potencia o hábitos de consumo.
THD-I THD-V armónicos dominantes corriente de neutro
Factor de potencia
Compensación de reactiva
Problema
La energía reactiva no genera trabajo útil, pero aumenta corriente circulante, pérdidas y puede aparecer como penalización o sobrecoste técnico.
Qué hace
La compensación mejora el factor de potencia, reduce kVAr y descarga parte del sistema eléctrico cuando la medida lo justifica.
Encaja cuando
Motores, cámaras, compresores, bombas, climatización, hornos, transformadores y maquinaria con componente inductiva.
No lo forzamos cuando
Suministros sin penalización, con factor de potencia correcto o donde la reactiva varía tanto que exige otra estrategia.
cos φ kVArh potencia aparente curva por periodos
Red trifásica
Equilibrado de fases
Problema
Cuando una fase trabaja más cargada que otra, aparecen pérdidas, calentamientos, disparos, corriente por neutro y menor margen en cuadros o transformadores.
Qué hace
El compensador de fases redistribuye carga y mejora la estabilidad de la instalación trifásica.
Encaja cuando
Locales con ampliaciones, maquinaria añadida por fases, cuadros antiguos, cargas monofásicas repartidas de forma irregular o neutro castigado.
No lo forzamos cuando
Instalaciones equilibradas o cuadros donde el problema se resuelve mejor reordenando circuitos antes de instalar equipo.
corriente por fase corriente de neutro desequilibrio % temperatura en cuadro
Continuidad
Huecos de tensión y microcortes
Problema
Una caída breve de tensión puede parar un proceso, reiniciar electrónica, provocar errores de control o cortar equipos que dependen de automatización.
Qué hace
Los compensadores reaccionan ante huecos y sostienen la tensión durante incidencias breves para proteger procesos sensibles.
Encaja cuando
Industria automatizada, centros con electrónica crítica, bombeos, cuadros de control, frío y procesos donde una parada cuesta más que la energía.
No lo forzamos cuando
Casos donde el problema es un corte largo de suministro y hace falta respaldo, grupo, SAI u otra solución de continuidad.
eventos de hueco duración profundidad impacto operativo
Interferencias
Filtrado EMI
Problema
Motores, transformadores, variadores, líneas y electrónica pueden generar ruido electromagnético que afecta a señales, control y equipos sensibles.
Qué hace
El filtrado EMI bloquea o reduce interferencias antes de que lleguen a circuitos críticos.
Encaja cuando
Instalaciones con comunicaciones, sensores, automatismos, control electrónico o fallos intermitentes difíciles de explicar solo con consumo.
No lo forzamos cuando
Cuando no hay síntomas de interferencia ni equipos sensibles, o si el problema se debe a cableado, tierra o compatibilidad de equipos.
ruido conducido tierra eventos de control sensibilidad de equipos
Criterio de inversión
Cuándo merece la pena y cuándo no
Un equipo puede ahorrar hasta un 20% en escenarios favorables, pero también puede no ser la primera palanca. El criterio es sencillo: margen medible, impacto económico y retorno razonable.
Tiene sentido estudiarlo
- Hay muchas horas de funcionamiento y consumo eléctrico relevante.
- La tensión llega alta, cambia mucho o aparecen huecos/microcortes.
- Existen variadores, motores, compresores, cámaras, bombas o electrónica de potencia.
- Hay penalización por reactiva, bajo factor de potencia o dudas de calidad eléctrica.
- Las paradas, averías o reinicios tienen coste operativo real.
Primero conviene mirar otra cosa
- El problema principal está en precio de contrato, potencia contratada o periodos tarifarios.
- El consumo es bajo, muy estacional o con pocas horas de uso.
- No hay medidas de tensión, armónicos, reactiva o desequilibrio que justifiquen inversión.
- La instalación necesita mantenimiento básico, reordenar circuitos o corregir protecciones.
- El retorno previsto no compensa frente a suministro, solar, hábitos o gestión operativa.
Preguntas frecuentes
Dudas técnicas antes de hablar de máquinas
La decisión correcta no empieza por el catálogo: empieza por medir el síntoma eléctrico y comprobar si tiene impacto económico.
¿Qué diferencia hay entre estabilizar, filtrar y compensar? +
Estabilizar actúa sobre tensión, filtrar reduce distorsión armónica y compensar mejora el factor de potencia o el equilibrio de fases. Son problemas distintos y deben decidirse con medida eléctrica.
¿Qué datos técnicos se miran antes de recomendar una máquina? +
Se revisan tensión, kWh, kVArh, factor de potencia, THD, corriente por fase, corriente de neutro, eventos de red, horarios y sensibilidad de la maquinaria conectada.
¿Cuándo no conviene instalar un equipo de ahorro? +
No conviene cuando la instalación ya trabaja estable, el consumo es bajo, no hay síntomas medibles o el retorno está antes en contrato, potencia, mantenimiento, hábitos o solar.
Familias de equipo
Rangos técnicos para dimensionar con criterio
Estos rangos orientan la conversación técnica. La selección final depende del cuadro, la potencia, la curva de carga, la criticidad del proceso y el retorno esperado.
Optimizadores inteligentes GreenPhi
RESI 0,5-12 kVA · COM 10-100 kVA · PLUS 100-3000 kVA
Optimización de tensión, equilibrado, filtrado y supervisión en instalaciones residenciales, comerciales e industriales.
Estabilizadores PHI-AVS
Monofásicos 0,5-12 kVA · Trifásicos 10-3000 kVA
Mantienen una tensión de salida estable cuando la red de entrada fluctúa o llega fuera del punto óptimo.

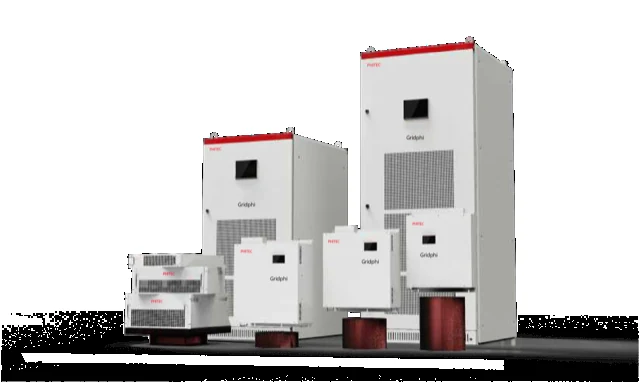

Filtros activos GRIDPHI-AHF
25-250 A · equipos en cascada para mayor capacidad
Compensan armónicos en tiempo real generados por variadores, rectificadores y cargas no lineales.
Compensación GRIDPHI-SVG
25-150 kVAr · escalable en cascada
Corrige factor de potencia y reduce reactiva cuando la curva eléctrica muestra margen.
Compensadores de fases GRIDPHI-PC
10-3000 kVA
Equilibran cargas trifásicas para reducir pérdidas, sobrecargas y corriente por neutro.
Compensadores de huecos PHI-CVS
100-2500 kVA · reacción inferior a 3 ms según catálogo
Mitigan caídas temporales de tensión en procesos sensibles y automatizados.
Filtros EMI EMIPHI
Monofásico y trifásico · hasta 760 V / 4000 A según catálogo
Reducen interferencias electromagnéticas que afectan a señales, control y electrónica sensible.
Verificación
El ahorro técnico se defiende comparando datos
No basta con instalar y esperar. La propuesta debe tener una línea base, una hipótesis técnica y una comparación posterior que permita explicar qué ha cambiado.
Antes
Recogemos factura, curva, datos de potencia y síntomas técnicos. Si hay indicios, se plantea medida temporal o lectura de analizador.
Durante
Se revisan tensión, kWh, kVArh, factor de potencia, armónicos, fases y eventos. La instalación manda: no todas las señales justifican equipo.
Después
Se compara el comportamiento con la línea base. En equipos con bypass o modo directo, puede contrastarse el modo ahorro frente al modo directo en periodos equivalentes.
Siguiente paso
Si hay duda, se mide antes de recomendar
Envíanos factura, tipo de actividad y síntomas de la instalación. Si hay señales técnicas, planteamos diagnóstico de calidad eléctrica; si no, atacamos primero la vía con más retorno.
